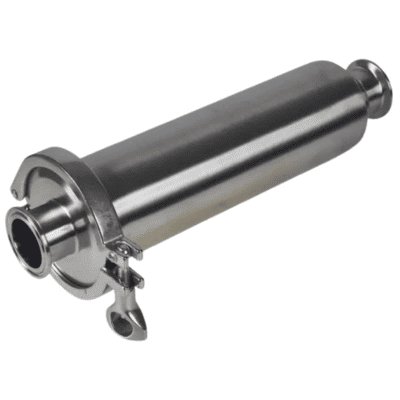

پرشر وسل استیل کلمپی دارویی ، دسته ای از پرشر وسل های ممبران است که در سیستم های دارویی Sanitary Grade کاربرد دارد.
سطح بیرونی و داخلی این پرشر وسل ها کاملا پولیش شده بوده و تمامی اتصالات آن ها از نوع کلمپی می باشد.
| ماکزیمم دمای کاری | ماکزیمم فشار کاری | محل قرار گیری اتصال (نوع اتصال) | متریال کپ | متریال بدنه | سایز وسل |
|---|---|---|---|---|---|
| 95 °C | 300 psi | SIDE PORT( CLAMP ) | STEEL 316 L | STEEL 316 L | 4” - 1 |
| 95 °C | 300 psi | SIDE PORT ( CLAMP ) | STEEL 316 L | STEEL 316 L | 4” - 2 |
| Size (mm) | Port (inch) | |||||
|---|---|---|---|---|---|---|
| Model | L | L1 | L2 | D | A | B |
| 4”-1 | 1114 | 1010 | 1141 | 102 | 1” | 1” |
| 4”-2 | 2140 | 2036 | 1141 | 102 | 1” | 1” |
